Square

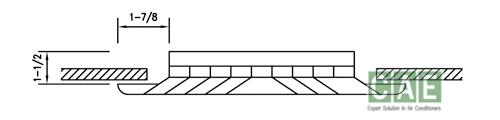

Ceiling Diffuser (Ordinary Face) |
|
|
|
|
| |
Square
Ceiling Diffuser หัวจ่ายลมฝ้าเพดานแบบสี่เหลี่ยมจัตุรัสแบ่งออกตามการจ่ายลมดังนี้
|
|
|
| |
|
|
|
Technica
Data : Square Ceiling Diffuser (Ordinary Face) |
|
| |
|
|
|
| |
|
Neck
Size
Neck Area |
|
Neck
Velocity In Feet Per Minute (FPM) |
|
|
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1400 |
6"
x 6"
0.196
|
CFM
SP
RAD |
88
0.04
3-5 |
98
0.06
3-6 |
118
0.08
4-6 |
137
0.11
4-6 |
157
0.13
4-6 |
176
0.16
5-7 |
196
0.20
5-7 |
235
0.28
6-8 |
274
0.38
6-8 |
8"
x 8"
0.349 |
CFM
SP
RAD |
140
0.03
4-6 |
175
0.05
5-8 |
209
0.07
5-8 |
244
0.10
5-8 |
279
0.12
5-9 |
314
0.17
6-10 |
349
0.18
6-10 |
419
0.27
7-11 |
487
0.37
8-13 |
10"
x 10"
0.545 |
CFM
SP
RAD |
218
0.06
5-9 |
273
0.09
5-9 |
327
0.12
6-11 |
381
0.22
6-11 |
436
0.24
7-13 |
490
0.30
7-13 |
545
0.36
8-14 |
654
0.52
9-16 |
763
0.72
12-18 |
12"
x 12"
0.785 |
CFM
SP
RAD |
314
0.04
6-10 |
392
0.08
6-10 |
471
0.10
6-10 |
550
0.18
6-12 |
628
0.20
7-14 |
706
0.29
7-15 |
785
0.31
10-18 |
942
0.49
13-21 |
1099
0.67
15-25 |
14"
x 14"
1.07 |
CFM
SP
RAD |
428
0.05
8-13 |
535
0.09
8-13 |
642
0.12
11-15 |
749
0.17
11-16 |
856
0.20
13-19 |
963
0.28
13-19 |
1070
0.31
18-23 |
1280
0.44
21-26 |
1500
0.59
24-28 |
16"
x 16"
1.4 |
CFM
SP
RAD |
560
0.07
10-14 |
700
0.08
10-14 |
840
0.14
13-17 |
980
0.19
14-18 |
1120
0.26
17-22 |
1260
0.30
18-22 |
1460
0.41
19-25 |
1680
0.59
22-29 |
1960
0.82
24-30 |
18"
x 18"
1.77 |
CFM
SP
RAD |
708
0.05
9-14 |
885
0.07
9-15 |
1062
0.11
12-18 |
1239
0.18
12-18 |
1416
0.22
17-24 |
1593
0.28
18-26 |
1770
0.35
20-28 |
2124
0.53
23-30 |
2478
0.72
26-32 |
20"
x 20"
2.18 |
CFM
SP
RAD |
872
0.05
9-14 |
1090
0.08
12-18 |
1308
0.12
14-20 |
1526
0.16
14-20 |
1744
0.24
19-25 |
1962
0.28
20-26 |
2180
0.36
22-29 |
2616
0.54
23-30 |
3052
0.76
27-35 |
22"
x 22"
2.65 |
CFM
SP
RAD |
1055
0.06
11-18 |
1318
0.09
12-18 |
1580
0.12
14-22 |
1845
0.16
15-22 |
2020
0.22
20-24 |
2370
0.25
20-24 |
2635
0.33
22-30 |
3155
0.55
22-32 |
3685
0.72
24-36 |
24"
x 24"
3.21 |
CFM
SP
RAD |
1255
0.06
12-18 |
1572
0.10
12-18 |
1885
0.14
16-22 |
2190
0.18
18-24 |
2520
0.22
21-29 |
2830
0.28
22-30 |
3142
0.30
24-32 |
3768
0.42
27-38 |
4392
0.56
30-40 |
28"
x 28"
4.275 |
CFM
SP
RAD |
1710
0.08
13-20 |
2140
0.10
13-22 |
2560
0.12
12-23 |
2995
0.16
14-24 |
3418
0.20
22-31 |
3850
0.25
27-36 |
4278
0.30
27-36 |
5130
0.40
30-40 |
5186
0.55
34-44 |
|
|
|
| |
|
|
|
|
|
CFM
= Capacity In Cubic Feet Per Minute
SP = Static Pressure In Inches
of Water
RAD = Radius Of Diffusion In Feet |
|
|
|
|
|
